YZF-L4型压力操纵阀(20MPa)

一、使用条件
YZF-L4型压力操纵阀，是一种利用压差信号通过机械传动转化为电信号的发讯装置。用于电动终端式干油集中润滑系统中，安装于两条供油主管的末端，电动干油泵当主管供油时的末端压力超过该阀的设定压力时，该阀动作向电控柜发出信号，由电磁换向阀实现两条供油主管的交替供油，该阀发送信号正确，可靠，设定压力可以调整。

二、技术参数

使用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂（NLGI0#-2#）的润滑脂。

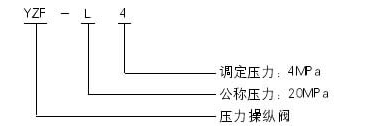

三、型号说明

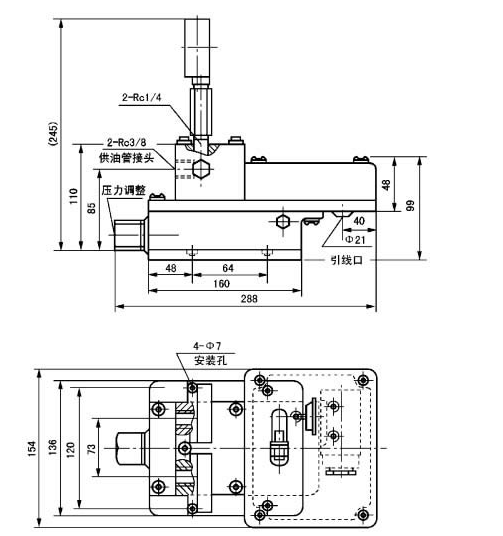

四、外形尺寸

五、使用说明

1、安装在终端式系统的二条供油主管末端。
2、压力操纵阀之后应再安装一个分配器，使阀内的润滑脂得到更新。
3、阀后的分配器从阀体的压力表接口处加装内接头和三通引出。
4、调整螺丝右旋设定压力调低，左旋调高。
