XYZ-GZ型整体式稀油站(0.4MPa)

一、使用条件

本产品适用于冶金、矿山、建材、能源、交通等行业中机械设备的稀油润滑，双线分配器工作介质为粘度等级N22～N460(相当于IS0 VG22～460)的工业润滑油。
整体式稀油站的特点为全部零部件均布置在油箱上，性能参数基本上和XYZ-G型相同，但将流量大于125L/min的五种规格稀油站亦制成整体式，因而这些较大的油站仍可实现整体吊装，无地脚螺栓，使安装异常方便；异常适合于稀油占地面积受到限制的场合；但稀油站上面和四周需留足够的维修高度和面积；由于油泵在油箱顶上，因此选用的油泵应有足够的吸入高度，异常当润滑油粘度高，油温低时 要引起重视。
整体式稀油站的供油压力≤0.4MPa，过滤精度0.08～0.12mm(低粘度时允许采用小值)，冷却水温度≤30℃，压力为0.2～0.4MPa,冷却器进油温度为50℃,通过冷却器后温降≥8℃;采用电加热器升高油温。

二、工作原理

与XYZ-G 型≤125L/min的稀油站相同，亦采用电加热器升高油温。

三、结构特点

亦与XYZ-G型≤125L/min的稀油站相同,但采用磁网一体化进行回油过滤后,均取消了外加的磁过滤器；仪表盘(板)亦与XYZ-6G～125G相同。

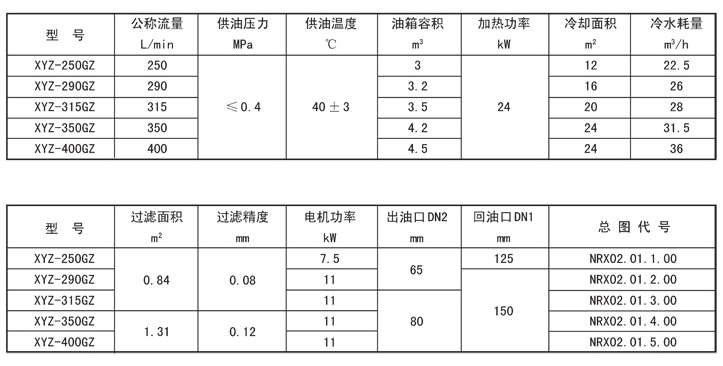

四、技术参数

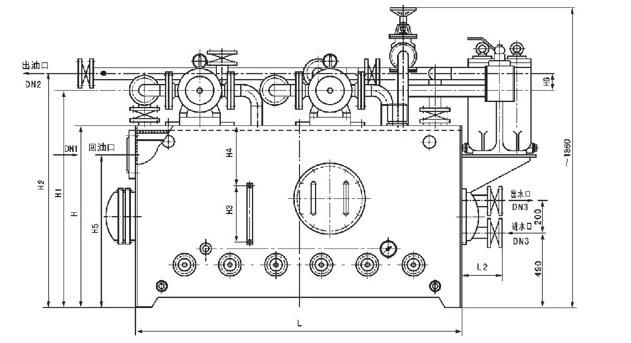

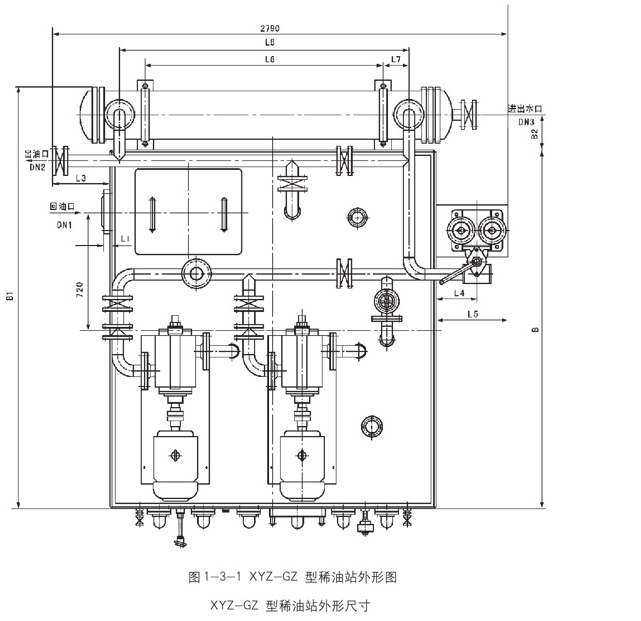

五、外形尺寸

六、原理图

七、仪表盘

和XYZ-6G～125G型稀油站的仪表盘（板）相同

八、电控柜
