DDRB-N型多点润滑泵(31.5MPa)

一、概 述

DDRB-N（原ZB）型多点润滑泵适用于润滑频率较低，润滑点在50点以下，公称压力31.5MPa的多线式中小型机械设备集中润滑系统中，电动干油泵直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置。一般适用于冶金、矿山、重机、港口运输建筑等单机设备。

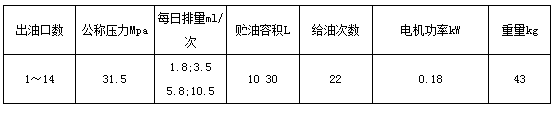

二、技术参数

使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂或粘度等级大于N68的润滑油，工作环境温度为-20～80℃。

三、型号说明

四、动作说明

DDRB-N型多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。

电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。

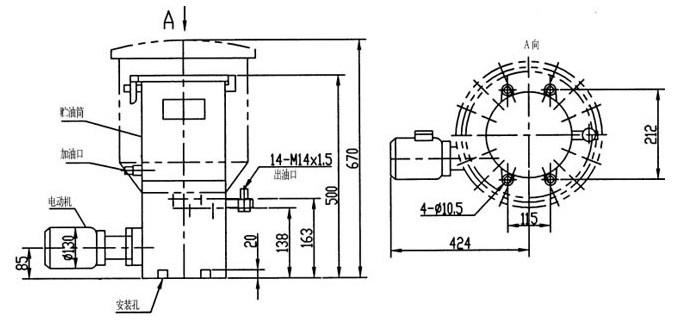

五、外形尺寸

六、使用要领

1、该型多点润滑泵应安装在环境温度合适，灰尘少，便于检查、维护保养及方便补脂的地方。

2、向贮油器内补脂需要使用加油泵从贮油器的加油口加入，严禁揭盖加入不经过滤的使用介质。

3、按贮油器筒壁上旋向牌规定的旋向进行电机接线，不得反转。

4、给油口数可在1～14范围内任意选择，根据设备需要不用的压油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵就可以。

5、给油量的调整，按下图调节序3螺套的位置就可以获得。
